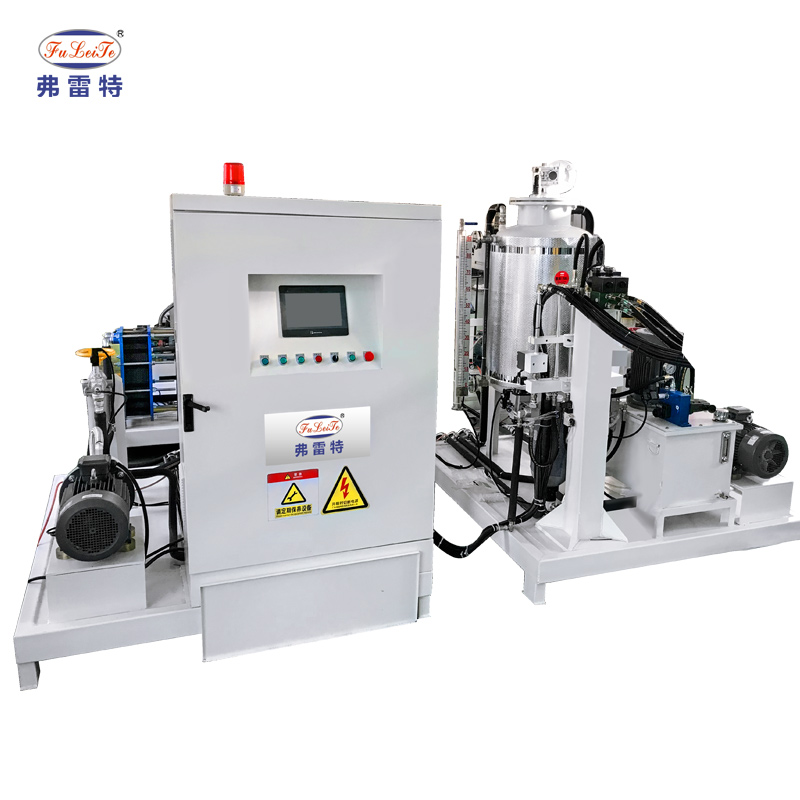

聚氨酯高壓發泡設備技術參數
項 目 | 技 術 參 數 |
適用泡沫種類 | F11、141b 全水料等 |
適用原料粘度 (20℃) | 聚醚多元醇 POL : ~2500MPas |
注射壓力 | 6~20Mpa(可調) |
注射流量 (混合比 1：1) | 120~550g/s |
混合比范圍 | 1：3~3： 1 (可調 ) |
注射時間 | 0．2~99.99S |
料溫控制誤差 | ±2℃ |
重復注射精度 | 1000g≤±0.5% |
液壓系統 | 流量 10L/min 系統壓力 15~21MPa |
混合頭 | SPU.1014V.2K |
液壓油溫度 | ＜50℃(回油冷卻) |
料罐容積 | 300L |
壓縮空氣需要量 | 干燥無油 P：0.5Mpa Q：600NL/min |
溫控系統 | 冷熱水機組 冷熱交換系統 (5P-52*2) |
變量泵電機 | 功率:5.5Kw 轉速： 1450r/m |
占地面積 | 2600*1500 (雙機架) |
配合灌注頭移動 | (延長管道) |
總功率 | 28KW |
整機總重 | 約 3 噸 |
使用電源 | 380V 50HZ |

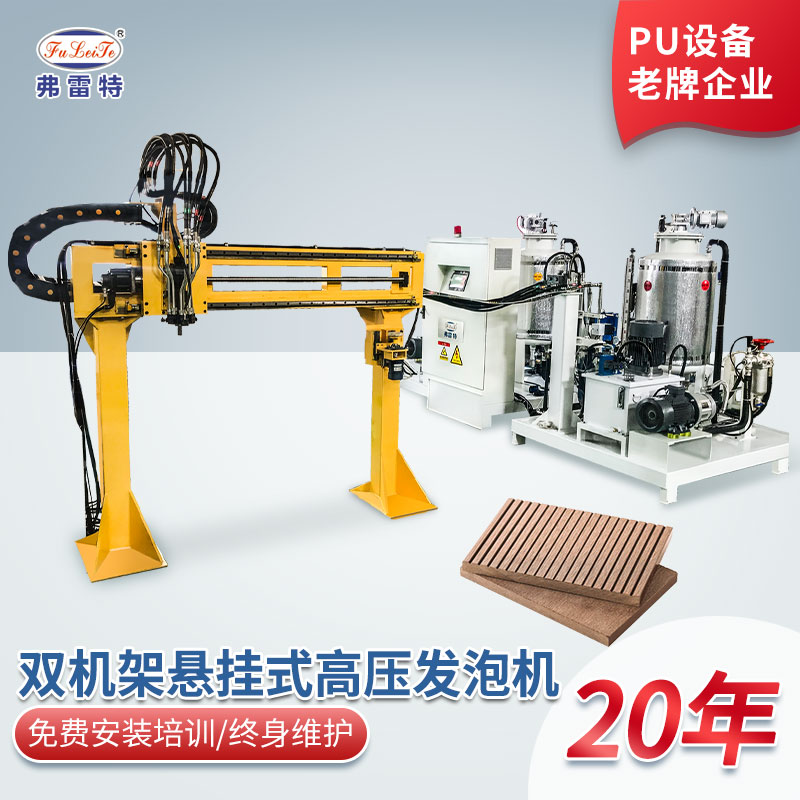

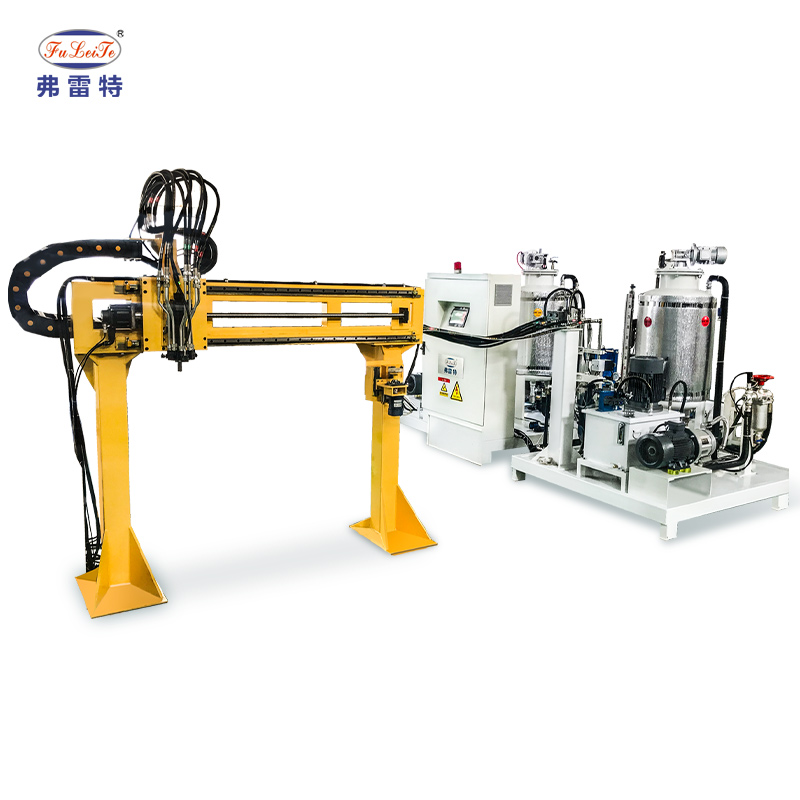

發泡設備結構： 設備采用龍門式框架結構，其中發泡槍橫移的方向定義為 X 軸、發泡槍的升降方向定義為 Z 軸。 | ||||||||||
軸向 | 有效行程 | 重復定位精 | 驅動單元 | 驅動數 | 最大線速度 | 加/減速時 | ||||
X 軸: | 1200 | mm | ± 1 | mm | 伺服電機+精密減速機+齒輪齒 | 1 套 | 700 | mm/s | 1s | 1s |
Z 軸: | 50 | mm | ± 1 | mm | 手動調節 (添加自動請槍嘴) | 1 套 | ||||
手動功能：在觸摸屏設置參數后，人工提前選型，當流水線輸送產品進入灌注范圍后設備按人工選擇程序，灌注寬度，灌注量，灌注完畢收槍。
自動功能：在觸摸屏設置參數后，二維碼自動選型，當流水線輸送產品進入灌注范圍后設備自動判定產品規格，灌注寬度，灌注量，灌注完畢收槍。
